机械结构与传动：康复机械臂整机调试经验

在康复机械臂项目中期检查前的整机调试阶段，调试工作逐渐从速度优化转入带载准备和连续运行验证。这个阶段先后暴露出钢丝绳断裂、机构卡顿和螺丝滑牙等问题，也让柔性传动与关节耦合对传动系统、工作空间和控制策略的影响变得更加清晰。

本文将这段调试过程中形成的经验整理为几个相互关联的问题：传动件为什么会失效，机构卡顿如何放大故障，带载测试暴露了什么，以及机械结构的早期选择如何影响上层应用。

带载与提速会共同放大传动风险

调试过程中钢丝绳先后发生了两次断裂。第一次出现在速度提升和带载测试阶段，第二次则发生在机构卡顿之后。两次现象表面上都是钢丝绳断裂，但背后的原因并不是单一因素，而是多种工况叠加后的结果。

影响因素	对传动系统的影响
机械疲劳	长时间、重复性的实验会累积疲劳损伤
速度提升	速度变化通常伴随更大的加速度和瞬时受力
负载增加	电机需要输出更大的扭矩，传动件承受的张力随之增加
机构卡顿	运动阻力突然增大，可能造成电机扭矩和绳上张力急剧上升

这次经历说明，不能只根据钢丝绳的静态承载能力进行选型。实际运动中的疲劳、加速度、负载和机构状态都会共同影响传动件的寿命。尤其是在速度和负载同时增加时，原本能够工作的方案可能迅速失去余量。

针对当前使用的 1.2 mm 普通钢丝绳，项目将其更换为 1.5 mm 的 304 钢丝绳。更换后，机械臂在当前带载条件下能够较为稳定地运行。钢丝绳的最终选型仍需结合实际张力、疲劳寿命和使用工况进行评估。

这里最重要的经验不是简单地“把钢丝绳换粗”，而是传动件选型必须为真实工况预留足够的强度和寿命余量。出现断裂时，也应综合检查疲劳、速度、负载、装配和卡顿等因素，避免过早归因于某一个零件。机构状态本身也是传动链的一部分。

机构卡顿可能是传动失效的上游原因

第二次断绳进一步暴露出一个结构问题：机构运动到特定位置时会下落并卡住。卡住以后，电机需要输出更大的力，最终使原本已经承受较高负荷的钢丝绳发生断裂。

故障链条可以概括为：

flowchart TD
    A["孔轴配合与限位不足"] --> B["机构运动到特定位置后下落"]
    B --> C["机构卡滞<br/>运动阻力增大"]
    C --> D["电机扭矩和传动张力上升"]
    D --> E["钢丝绳发生失效"]

针对这一问题，项目在机构外侧加装热缩套，使原本容易下落的结构形成阶梯状限位，避免机构进入卡滞位置。这个方案改动较小，但直接消除了导致卡顿的运动路径，因此也切断了后续的传动失效链条。

这次排查带来的一个重要方法是：当传动件发生断裂时，不能只围绕传动件本身排查。应沿着“结构运动、机构阻力、电机输出、传动件受力”的方向回溯，寻找可能位于上游的机械原因。某个零件是最后断裂的，不一定就是最初产生问题的地方。

柔性传动结构：安全优势与适配范围

当前机械臂采用绳驱与弹簧串联弹性驱动器相结合的柔性传动形式。这种设计让整机在结构轻量、运动柔顺的同时，具备了人机交互中的关键特质：弹性环节能够缓冲冲击、平滑力传递，降低刚性接触带来的风险。这些特性正是康复场景中非常重要的价值，也体现了康复机器人对柔顺交互与安全性的设计要求。

从整机角度看，系统在这套结构基础上实现了 7 个自由度的运动能力，其中 5 个主动电机与若干耦合关节协同工作。这里的耦合并不只是控制上的限制，也是一种以机械方式实现协同的思路：让多个关节在安全边界内自然联动，使结构运动呈现出相互配合的特征。

当然，任何结构都有其适配范围。耦合关系决定了能够独立控制的方向是一个有限集合，工作空间和姿态组合也会受到相应约束。这一点在眼动映射和康复游戏等上层应用中体现得很直接：应用并不是在理想的全自由度空间中设计，而是在当前结构天然支持的运动模式中寻找合适的交互方式。

调试中还观察到，对于某些耦合关节，用户的输入本身表现为一个方向或一个区域，也就是“面”级力输入，而不是精确的点接触。这类输入恰好与方向级控制相匹配：系统需要准确理解并响应用户想要施力的方向，而不一定要在所有场景中追求极高精度的力控。这一观察也说明，用户输入形式与机械结构特性之间存在直接联系。

这段调试带来的经验是，机械结构的选择不是孤立的机械决策。工作空间和耦合关系会继续影响传感器配置、控制算法与上层交互的设计边界；评估结构时，既要看到柔性在安全与轻量上的价值，也要认识到它对可独立控制方向的适配范围，并据此设计上层应用。

带载测试才是真正的结构验证

空载运行能够说明机构可以完成基本动作，但不能说明系统已经适合真实使用。按照实际使用方式将人的手臂搭在机械臂上进行带载测试后，核心关节电流出现了明显提升，这直接反映出负载对电机输出和传动链的影响。

带载测试的价值在于，它把结构设计、驱动能力、传动强度和控制策略放到了同一个工况中检验。通过关节电流可以间接观察负载变化和异常阻力，但电流只能作为状态线索，不能替代对钢丝绳张力、关节力矩、结构变形和安全边界的完整测量。

这次测试也说明，验证条件应该尽量接近最终使用条件。速度、负载、运动范围和交互方式都可能改变系统的受力状态，空载或低速下没有出现的问题，可能会在带载或高速工况中集中暴露。

装配维护同样影响系统可靠性

重新安装钢丝绳时还遇到了螺丝滑牙问题。主要原因是电动螺丝刀扭力过大，同时批头硬度和螺丝材料的承受能力并不匹配。这个问题虽然属于装配细节，却会直接增加维护时间，并可能影响结构连接的可靠性。

处理滑牙螺丝时，普通的粘接方法没有解决问题，最终使用具有特殊咬合结构的取出批头将其拆除。这类问题带来的经验包括：

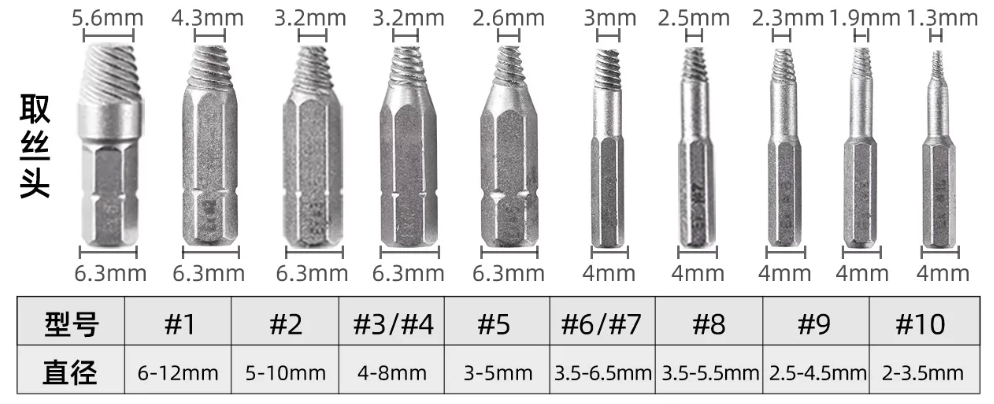

图：不同规格的滑丝取丝批头及其适用的螺丝直径范围。

• 使用电动工具时应根据螺丝规格控制扭力；
• 批头和螺丝材料需要匹配，不能只追求批头硬度；
• 维护工具和拆卸方案也应纳入机械系统的调试准备；
• 装配问题应及时记录，因为它们往往会在后续维护中重复出现。

把拆卸方案纳入调试准备，本质上也是把维护当作机械设计的一部分。

阶段性结论

这段整机调试形成了几项阶段性结论：

问题	当前措施	阶段性状态
带载传动能力不足	1.2 mm 钢丝绳更换为 1.5 mm 304 钢丝绳	当前工况下暂时改善
机构运动卡顿	热缩套形成阶梯状限位	已解决当前卡顿隐患
传动件强度与疲劳寿命	当前方案完成阶段性带载验证	适用边界仍需确认
耦合结构的工作空间适配	按结构天然支持的运动模式进行应用适配	已在调试中识别与确认

小结

机械结构与传动问题通常不是孤立的零件问题，而是结构设计、运动工况、负载变化、装配质量和控制策略共同作用的结果。钢丝绳断裂让传动选型问题显现出来，机构卡顿揭示了更上游的限位缺陷，带载测试则把这些问题放到了真实工况中进行验证。

对康复机械臂而言，柔性传动与耦合协同结构具有安全、轻量和运动柔顺方面的价值，也会形成相应的应用适配范围。经验表明，应在发挥柔顺与安全优势的同时，通过结构理解、控制设计和应用适配，让机械结构与上层应用形成更好的整体平衡。
